性能參數
|
量程范圍 |
0～0.01…60Mpa |
|
壓力類型 |
表壓、絕壓、密封壓 |
|
供電電源 |
24V |
|
輸出信號 |
4～20mA、1～5V、0～5V |
|
工作溫度 |
-20～85℃ |
|
儲存溫度 |
-40～125℃ |
|
零點溫漂 |
±1.5%FS（＠-10～70℃） |
|
靈敏度溫漂 |
±1.5%FS（＠-10～70℃） |
|
過載壓力 |
150%FS |
|
機械振動 |
20g（20-5000HZ) |
|
沖擊 |
100g（11ms） |
|
綜合精度 |
0.5級 |
|
絕 緣 |
100MΩ/250VDC |
|
響應時間 |
≤1ms（上升到90%FS） |
|
長期穩定性 |
±0.2%FS/年 |
|
防護等級 |
IP65 |
|
防爆等級 |
本安防爆ExiaⅡCT4 |
|
材質 |
外殼不銹鋼;內部傳感器316L |
|
介質兼容 |
與316L不銹鋼兼容的各種介質 |
產品概述

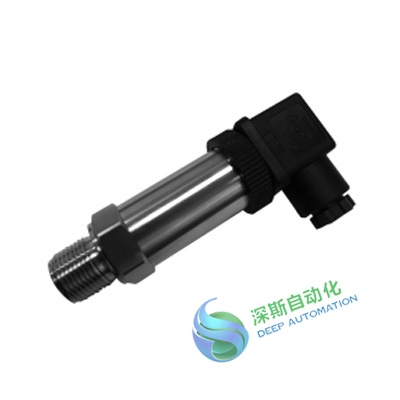

SSYB303經濟型壓力變送器壓力敏感核心采用擴散硅芯體，內部的專用集成電路將傳感器毫伏信號轉換成標準電流信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC等方便相連，遠距離傳輸可以采用電流輸出方式。體積小、重量輕、全不銹鋼密封結構，可在腐蝕性環境中工作。該產品安裝方便簡潔，具有極高的抗振和抗沖擊性能，廣泛應用于過程控制、航空、航天、汽車、醫療設備、HVAC等領域。
適用范圍
過程控制、航空、航天、汽車、醫療設備、 HVAC等領域…
外形尺寸及接線方式
|

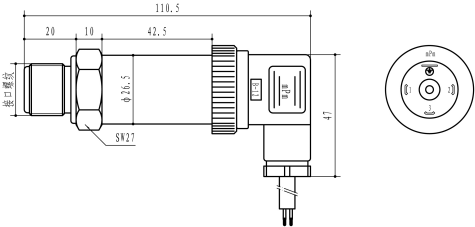

尺寸圖 單位：mm |
|
|
接線方式 (電流輸出） |
1腳：電源＋ 2腳：電流輸出 |
|
接線方式 (電壓輸出） |
1腳：電源＋ 2腳：接地 3腳：電壓輸出 |
螺紋接口
|
種類 |
C1：M20×1.5 |
C2：G1/2 |
C3：M14×1.5 |
C4：G1/4 |
|
尺寸圖 單位：mm
|
|
|
|
|
|
種類 |
C5：NPT1/2 |
C6：M12×1.5 |
C8：NPT1/4 |
C15：M10×1 |
|
尺寸圖 單位：mm |
|
|
|
|
|
種類 |
C16：M16×1.5 |
C22：R1/4 |
C36：M18×1.5 |
C51：G3/8 |
|
尺寸圖 單位：mm |
|
|
|
|
訂購提示：
⑴ 電氣連接請嚴格按照接線方法，接線錯誤繪造成放大電路的損壞。
⑵ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
