性能參數
|
量程范圍 |
2～100～500Mpa |
|
壓力類型 |
密封壓 |
|
供電電源 |
24V、12V、5V（比例輸出） |
|
輸出信號 |
4～20mA、1～5V、0～5V、0.5～4.5V |
|
工作溫度 |
-20～85℃ |
|
儲存溫度 |
-40～125℃ |
|
零點溫漂 |
±1.5%FS（＠-10～70℃） |
|
靈敏度溫漂 |
±1.5%FS（＠-10～70℃） |
|
過載壓力 |
150%FS |
|
機械振動 |
20g（20-5000HZ) |
|
沖擊 |
100g（11ms） |
|
靜態精度 |
0.25、0.5級可選 |
|
絕 緣 |
100MΩ/250VDC |
|
響應時間 |
≤1ms（上升到90%FS） |
|
機械壽命 |
≥500萬次壓力循環 |
|
長期穩定性 |
±0.25%FS/年 |
|
防護等級 |
IP65 |
|
材質 |
不銹鋼 |
|
介質兼容 |
與鎳鉻合金兼容的各種液體或氣體 |
產品概述

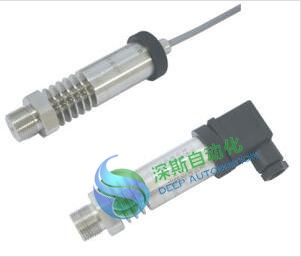

SSYB330高壓型壓力變送器選用高精度箔式應變計作為測力元件，其獨特的一體化彈性結構，具有良好地穩定性和可靠性，另外，采用無機材料密封技術(銅密封或焊接密封)，避免了常規產品密封圈老化的問題。
高精度的信號處理電路位于不銹鋼殼體內，電路經過嚴格的工藝老化處理，同時還具有良好地線性補償功能，將傳感器輸出信號轉換為工業標準輸出信號，產品主要用于高壓超高壓以及壓力沖擊大的場合。
適用范圍
重型設備配套，高壓力，高負載，高沖擊，頻繁過載的領域…
外形結構及接線方式
|
量程范圍 |
2～100Mpa |
100Mpa～500Mpa |
|
尺寸圖 單位：mm |
|
|
|
接線方式 (2線電流） |
針1：電源＋ 針2：電流輸出 |
針1：電源＋ 針2：電流輸出 |
|
接線方式 (3線電壓） |
針1：電源＋ 針2：共地 針3：電壓輸出 |
針1：電源＋ 針2：共地 針3：電壓輸出 |
|
注： |
1、螺紋接口有M20×1.5和G1/2兩種，特殊要求可定制 2、電氣連接為赫斯曼接頭，特殊要求可定制 3、尺寸圖中接口螺紋前端一個7°的斜面，是為了增強密封效果 |
|
訂購提示：
⑴ 標配電纜1.5米，超過的部分按照長度收費。
⑵ 選型時請注意被側介質與產品接觸部分的兼容性。
⑶ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
