性能參數
|
量程范圍 |
-0.1…0～0.01…100Mpa |
|
壓力類型 |
表壓、絕壓、密封壓 |
|
供電電源 |
24V、12V |
|
輸出信號 |
4～20mA、1～5V、0～5V |
|
工作溫度 |
-20～85℃ |
|
儲存溫度 |
-40～125℃ |
|
零點溫漂 |
±1.5%FS（＠-10～70℃） |
|
靈敏度溫漂 |
±1.5%FS（＠-10～70℃） |
|
過載壓力 |
150%FS |
|
機械振動 |
20g（20-5000HZ) |
|
沖擊 |
100g（11ms） |
|
綜合精度 |
0.1、0.3、0.5級可選 |
|
絕 緣 |
100MΩ/250VDC |
|
響應時間 |
≤1ms（上升到90%FS） |
|
長期穩定性 |
±0.2%FS/年 |
|
EMC浪涌 |
（IEC61000-4-5）2KV |
|
EMC靜電 |
（IEC61000-4-2）接觸放電8KV，空氣放電15KV |
|
防護等級 |
IP65 |
|
防爆等級 |
ExiaⅡCT4 |
|
材質 |
外殼不銹鋼;內部傳感器316L |
|
介質兼容 |
與316L不銹鋼兼容的各種介質 |
產品概述

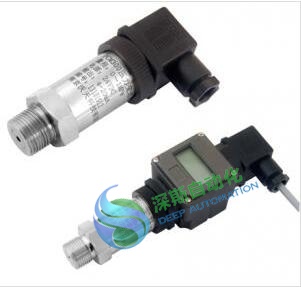

SSYB300通用型壓力變送器采用擴散硅壓力芯體作為敏感元件，內置處理電路將傳感器毫伏信號轉換成標準電壓﹑電流信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連。選用高穩定性和高可靠性的壓阻式壓力傳感器和高性能的變送器專用電路，整體性能穩定可靠，可進行遠距離信號傳輸。采用一體化全不銹鋼結構，經過多次不銹鋼焊接，實現了全固態設計，安裝方便，具有極高的抗振性和抗沖擊性，在惡劣環境中可以長期使用。
適用范圍
設備配套，氣動，液壓，節能，環保，醫療…
電氣接口及接線方式
|
種類 |
J3：直接引線 |

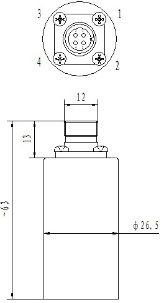

J4：航插 |
J5：赫斯曼 |
|
尺寸圖 單位：mm |
|
|
|
|
接線方式 (電流輸出） |
紅線：電源+ 綠線：電流輸出 |
針1：電源+ 針2：電流輸出 |
針1：電源+ 針2：電流輸出 |
|
接線方式 (電壓輸出） |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
針1：輸入+ 針2：地 針3：輸出+ |
針1：電源+ 針2：共地 針3：電壓輸出 |
|
種類 |
J6：赫斯曼直接引線 |

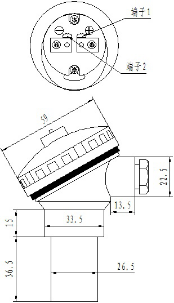

J12：BP3鋁殼 |

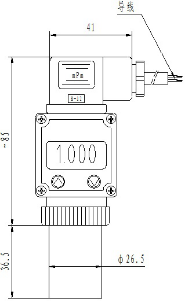

J17：赫斯曼帶顯示 |
|
尺寸圖 單位：mm |
|
|
|
|
接線方式 (電流輸出） |
紅線：電源+ 綠線：電流輸出 |
端子1：24VDC 端子2：電流輸出 |
紅線：電源+ 綠線：電流輸出 |
|
接線方式 (電壓輸出） |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
|
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
螺紋接口
|
種類 |
C1：M20×1.5 |
C2：G1/2 |
C3：M14×1.5 |
C4：G1/4 |
|
尺寸圖 單位：mm
|
|
|
|
|
|
種類 |
C5：NPT1/2 |
C8：NPT1/4 |
C10：PT1/4 |
C20：G1/4內 |
|
尺寸圖 單位：mm |
|
|
|
|
訂購提示：
⑴ 標配電纜1.5米，超過的部分按照長度收費。
⑵ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
