不同襯里支持的通徑尺寸（mm）
管道式四氟襯里：
10,15,20,25,32,40,50,65,80,100,125
150,200,250,300,350,400.450,500,600
管道式橡膠襯里：
40，50，65，80，100，125，150，200，300，350，400，500，600，800，1000，1200，1400，1500，1600，1800，2000，2200．
注：特殊規格可以定制
流動方向、量程比
正，反，凈流量；量程比：150：1；
重復性誤差：測量值的±0.1%
精度等級
管道式：0.5級、1.0級（推薦）、2.0級
被測介質溫度所需選擇的襯里對照
普通橡膠：-20～+60℃；高溫橡膠：-20～+90℃
聚四氟：-30～+100℃；
聚全氟乙丙烯：-30～+180℃
額定工作壓力
管道式：
DN10—DN100≤1.6Mpa；DN125—DN1200≤1.0Mpa
流量測量范圍
流量測量范圍對應的流速范圍是0.1～15m/s
最佳流量測量范圍對應的流速范圍是0.5～10m/s
電導率范圍
被測流體電導率≥5μs/cm（一體式）。大多數以水為成份的介質，其導電率在200-800μs/cm范圍內，均可選用電磁流量計測量；
輸出電流及負載電阻
4～20mA時，0～750Ω；0～10 mA時，0～1.5KΩ
防護等級
潛水型：IP68；其他型：IP65
供電電源
AC 85～265V、DC 24V
直管段長度
管道式：上游≥5DN、下游≥２ＤＮ
連接方式
流量計與配管之間均采用法蘭連接，法蘭連接尺寸
應符合機械部法蘭標準JB/T 81-94的規定（詳見附錄十）。
電極材料
含鉬不銹剛、鈦（Ti）、鉭（Ta）、哈氏合金（H）、鉑（Pt）、鎳（Ni）或其他特殊電極材料
防爆產品防爆等級：ExdⅡBT4
消耗總功率：≤１５W
環境溫度：-25℃～+60℃
相對溫度：5%～95%
產品概述

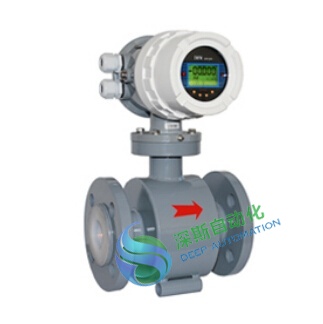

HXLD型智能電磁流量計是我公司采用國外先進技術研制的全智能型電磁流量計。轉換器采用國際先進技術電路設計，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及50Hz /60Hz干擾抑制能力優于90db,可測量電導率更低的流體介質流量。全中文電磁轉換器內核采用高速中央處理器，計算速度快、精度高、測量性能可靠。傳感器采用非均勻磁場技術和特殊的磁路結構，磁場穩定可靠，而且極大縮小了體積，減輕了重量，使流量計更具小型輕量化的特點。
公司著力打造為客戶提供最具性價比的產品和服務，秉承“買的放心、用的省心、服務稱心”的宗旨，愿與您攜手共創美好未來！
流量范圍的選擇
電磁流量計在出廠時經過實流標定，若被測流量小于量程的20%，則測量誤差將偏大且流量越低測量誤差越大。在選擇量程時，一般使用流量范圍在量程的40%～80%為宜。傳感器的最大流量和最小流量必須符合下表中的參數。
|
（內徑mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Qmin(m3/h) |
0.0283 |
0.0636 |
0.12 |
0.176 |
0.29 |
0.452 |
0.7 |
1.19 |
|
Qmax(m3/h) |
4.24 |
9.54 |
16.96 |
26.5 |
43.42 |
67.85 |
106.0 |
179.0 |
|
內徑（mm） |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Qmin(m3/h) |
1.8 |
2.28 |
4.41 |
6.36 |
11.3 |
17.6 |
25.4 |
34.6 |
|
Qmax(m3/h) |
271.0 |
424.0 |
662.0 |
954.0 |
1690 |
2650 |
3810 |
5190 |
|
內徑（mm） |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
|
Qmin(m3/h) |
45.2 |
57.2 |
77.6 |
85.8 |
101.0 |
138.0 |
180.0 |
229.0 |
|
Qmax(m3/h) |
6780 |
8570 |
10600 |
12800 |
15200 |
20700 |
27100 |
34300 |
|
內徑（mm） |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
|
Qmin(m3/h) |
282.0 |
342.0 |
407.0 |
554.1 |
732.7 |
916.0 |
1131.0 |
1368.4 |
|
Qmax(m3/h) |
42400 |
51300 |
61000 |
83121 |
108566 |
137404 |
169635 |
205258 |
