技術參數
檢測原理：電化學式
檢測方式：在線監測、擴散式
信號輸出：三線制4-20mA，線性輸出
RS485（Moudbus-RTU協議）
報警輸出：1組繼電器輸出，1A（DC24V）
一、二級報警指示燈顯示
供電電壓：額定24VDC（18-28VDC）
工作電流：<100mA
最大功耗：<2.5W
精 度：±5%F.S
重 復 性: ±2%F.S
響應時間: T90<60秒
報 警 值：高、低報數值為50%FS和20%FS （現場可調）
隔爆等級：Exd IIC T6
防護等級：IP66
工作條件：溫度-20～50℃，濕度10～95%RH無凝露
環境壓力：86～115kPa
安裝方式：壁掛安裝或管道安裝
殼體材質: 鑄鋁合金
外形尺寸：144×99×108.5mm
儲存溫度: 0-25℃
信號線規格：4-20mA輸出連接電纜規格為3芯屏蔽電纜線RVVP 3 x 1.0mm2
RS485輸出連接電纜規格為4芯屏蔽電纜線RVVP 4 x 1.0mm2

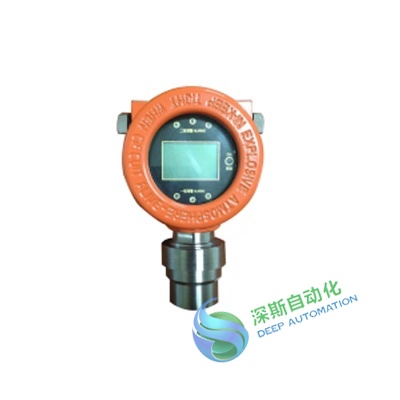

THY-FDM系列有毒有害氣體探測器是一款高性能的產品，內置MCU，高品質德國電化學傳感器，結合先進的數字處理技術，可對室內外環境中的有毒有害氣體進行連續的全面監控。
該產品廣泛用于石油、化工、鋼鐵、消防、電力、環保、醫藥等行業。

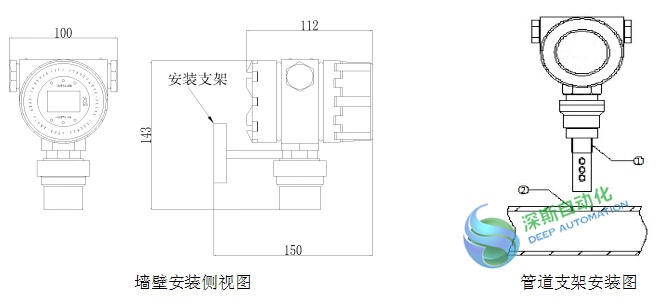

安裝圖
訂貨信息表：
|
訂貨號 |
氣體種類 |
分子式 |
檢測范圍 |
分辨率 |
|
THY-FDM-01A |
一氧化碳 |
CO |
0-1000ppm |
1ppm |
|
THY-FDM-01B |
一氧化碳 |
CO |
0-2%vol |
0.01%vol |
|
THY-FDM-02A |
硫化氫 |
H2S |
0-100ppm |
0.1ppm |
|
THY-FDM-02B |
硫化氫 |
H2S |
0-1000ppm |
1ppm |
|
THY-FDM-03A |
氧氣 |
O2 |
0-30%vol |
0.1%vol |
|
THY-FDM-03B |
氧氣 |
O2 |
0-100%vol |
0.1%vol |
|
THY-FDM-04A |
氯氣 |
Cl2 |
0-20ppm |
0.1ppm |
|
THY-FDM-04B |
氯氣 |
Cl2 |
0-100ppm |
0.1ppm |
|
THY-FDM-05A |
氨氣 |
NH3 |
0-50ppm |
0.1ppm |
|
THY-FDM-05B |
氨氣 |
NH3 |
0-100ppm |
0.1ppm |
|
THY-FDM-05C |
氨氣 |
NH3 |
0-1000ppm |
1ppm |
|
THY-FDM-06A |
臭氧 |
O3 |
0-5ppm |
0.01ppm |
|
THY-FDM-06B |
臭氧 |
O3 |
0-100ppm |
0.1ppm |
|
THY-FDM-07 |
氰化氫 |
HCN |
0-100ppm |
0.1ppm |
|
THY-FDM-08 |
氯化氫 |
HCl |
0-100ppm |
0.1ppm |
|
THY-FDM-09A |
氫氣 |
H2 |
0-1000ppm |
1ppm |
|
THY-FDM-09B |
氫氣 |
H2 |
0-4%vol |
0.01%vol |
|
THY-FDM-10A |
一氧化氮 |
NO |
0-100ppm |
0.1ppm |
|
THY-FDM-10B |
一氧化氮 |
NO |
0-1000ppm |
1ppm |
|
THY-FDM-11 |
二氧化氮 |
NO2 |
0-100ppm |
0.1ppm |
|
THY-FDM-12A |
二氧化硫 |
SO2 |
0-20ppm |
0.1ppm |
|
THY-FDM-12B |
二氧化硫 |
SO2 |
0-100ppm |
0.1ppm |
|
THY-FDM-12C |
二氧化硫 |
SO2 |
0-1000ppm |
1ppm |
|
THY-FDM-12D |
二氧化硫 |
SO2 |
0-5000ppm |
1ppm |
|
THY-FDM-13A |
氟化氫 |
HF |
0-10ppm |
0.1ppm |
|
THY-FDM-13B |
氟化氫 |
HF |
0-30ppm |
0.1ppm |
|
THY-FDM-14A |
甲醛 |
HCHO |
0-10ppm |
0.1ppm |
|
THY-FDM-14B |
甲醛 |
HCHO |
0-100ppm |
0.1ppm |
|
THY-FDM-15 |
乙烯 |
C2H4 |
0-100ppm |
1ppm |
|
THY-FDM-16 |
氟氣 |
F2 |
0-10ppm |
0.1ppm |
|
THY-FDM-17 |
溴氣 |
Br2 |
0-30ppm |
0.1ppm |
|
THY-FDM-18A |
磷化氫 |
PH3 |
0-20ppm |
0.1ppm |
|
THY-FDM-18B |
磷化氫 |
PH3 |
0-1000ppm |
1ppm |
|
THY-FDM-19 |
乙醇 |
C2H5OH |
0-100ppm |
0.1ppm |
|
THY-FDM-20 |
甲醇 |
CH4O |
0-100ppm |
0.1ppm |
|
THY-FDM-21 |
乙炔 |
C2H2 |
0-100ppm |
0.1ppm |
|
THY-FDM-22 |
環氧乙烷 |
C2H4O |
0-100ppm |
0.1ppm |
|
THY-FDM-23 |
丙烯腈 |
C3H3N |
0-100ppm |
0.1ppm |
|
THY-FDM-24 |
醋酸乙酯 |
CH3COOC2H5 |
0-100ppm |
0.1ppm |
|
THY-FDM-25A |
二氧化氯 |
ClO2 |
0-10ppm |
0.01ppm |
|
THY-FDM-25B |
二氧化氯 |
ClO2 |
0-250ppm |
0.1ppm |
|
THY-FDM-26 |
硅烷 |
SiH4 |
0-5ppm |
0.01ppm |
|
THY-FDM-27 |
砷化氫 |
AsH3 |
0-5ppm |
0.01ppm |
|
THY-FDM-28 |
四氫噻吩 |
THT |
0-100ppm |
1ppm |
|
THY-FDM-29 |
溴化氫 |
HBr |
0-30ppm |
0.1ppm |
|
THY-FDM-30 |
偏二甲肼 |
N2H4 |
0-5ppm |
0.01ppm |
|
THY-FDM-31 |
光氣 |
COCl2 |
0-5ppm |
0.01ppm |
|
THY-FDM-32 |
三氯氧磷 |
POCl3 |
0-30ppm |
0.1ppm |
|
THY-FDM-33 |
氯乙烯 |
C2H3CL |
0-100ppm |
0.1ppm |
|
THY-FDM-34 |
二氯乙烷 |
C2H4CL2 |
0-100ppm |
0.1ppm |
|
THY-FDM-34 |
二氯甲烷 |
CH2CL2 |
0-100ppm |
0.1ppm |
|
THY-FDM-34 |
三氯甲烷 |
CHCL3 |
0-100ppm |
0.1ppm |
|
THY-FDM-35 |
異丙醇 |
C3H8O |
0-100ppm |
0.1ppm |
|
THY-FDM-36 |
異丁烯 |
C4H8 |
0-100ppm |
0.1ppm |
|
THY-FDM-37 |
丁二烯 |
C4H6 |
0-100ppm |
0.1ppm |
|
THY-FDM-38 |
乙酸乙烯酯 |
C4H6O2 |
0-100ppm |
0.1ppm |
|
部件 |
||||
|
FDM－1003 |
主板 |
FDM－1006 |
校準帽 |
|
|
FDM－1004 |
傳感器不銹鋼氣室 |
ALM－001 |
防爆型聲光報警燈 |
|
|
FDM－1005 |
外殼 |
|
|
|
