技術參數
測量介質：液體（水、液化石油氣、成品油、輕質原油、有機液、無機液等無纖維、顆粒雜質的液體）；
公稱通徑：DN4 -- DN200mm；
測量精度：0.2級、 0.5級、 1.0級（首選）；
介質粘度：小于5×10-6m2/s（大于5×10-6m2/s的液體，流量計需要進行實液標定）；
公稱壓力：1.0Mpa；1.6Mpa；2.5Mpa；4.0Mpa；6.3Mpa（其它壓力等級協議供貨）；
介質溫度：-20℃＋120℃（不銹鋼測量管）；
環境條件：環境溫度：-20℃～＋60℃；相對濕度：5%～95%；大氣壓力：86kPa～106kPa；
供電電源: 3.6V鋰電池；12VDC；24VDC；
輸出信號：三線制脈沖輸出、兩線制4-20mA輸出；
防護等級：默認IP65（IP67、IP68協議供貨）；
防爆等級：隔爆型ExdIICT6
產品概述

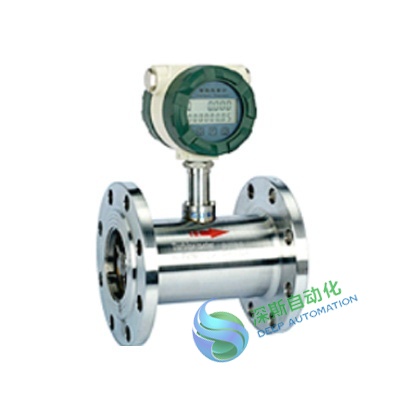

LWGY系列液體渦輪流量計是一種速度式儀表，它具有準確度高、重復性好、結構簡單、壓力損失小、維修方便等優點，用于測量封閉管道中低粘度液體的體積流量。在石油、化工、冶金、供水、造紙等行業中具有廣泛的應用。產品吸取了國內外流量儀表先進技術，經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護簡單，使用方便等特點的新一代渦輪流量計。廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13 及剛玉 AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于 5×10-6m2/s 的液體。對于運動粘度大于 5×10-6m2/s 的液體,可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。
選型對照表
|
內容 |
規格代碼 |
代碼說明 |
|||||||||
|
LWGY |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
智能液體渦輪流量計 |
|
通徑 |
2 |
0 |
0 |
|
|
|
|
|
|
|
單位mm，3位區分，不足3位前面用0代替。 |
|
連接方式 |
L |
|
|
|
|
|
|
L-螺紋連接 |
|||
|
F |
|
|
|
|
|
|
F-法蘭連接 |
||||
|
K |
|
|
|
|
|
|
K-快裝型 |
||||
|
C |
|
|
|
|
|
|
C-插入式 |
||||
|
輸出信號 |
0 |
|
|
|
|
|
0-無輸出 |
||||
|
1 |
|
|
|
|
|
1-脈沖信號 |
|||||
|
2 |
|
|
|
|
|
2-4～20mA信號 |
|||||
|
通訊 |
0 |
|
|
|
|
0-無通訊 |
|||||
|
1 |
|
|
|
|
1-RS485 |
||||||
|
2 |
|
|
|
|
2-RS232 |
||||||
|
現場顯示 |
N |
|
|
|
N-現場無顯示 |
||||||
|
D |
|
|
|
D-現場顯示 |
|||||||
|
工作電源 |
E |
|
|
E-直流12V（液晶顯示/有信號輸出時選擇） |
|||||||
|
D |
|
|
D-直流24V（液晶顯示/有信號輸出時選擇） |
||||||||
|
B |
|
|
B-電池供電（液晶顯示且無信號輸出時選擇） |
||||||||
|
防爆 |
N |
|
N-無防爆要求 |
||||||||
|
E |
|
E- ExdIICT6 |
|||||||||
|
精度等級 |
A |
A-0.2級 |
|||||||||
|
B |
B-0.5級 |
||||||||||
|
C |
C-1.0級（首選） |
||||||||||
選型舉例：
LWGY200F21DDNC,LWGY智能液體渦輪流量計，通徑200mm,法蘭連接，輸出4-20mA，RS485通訊，現場顯示，直流24V供電，無防爆要求，1.0級精度。
補充說明：
公稱通徑： 4、6、10只能選用螺紋連接方式，15、20、25、32、40通徑可選螺紋也可選法蘭連接、50、65、80、100、125、150、200只能選法蘭連接。
通徑與流量范圍對照表：
|
儀表通徑 |
標準范圍 |
擴展范圍 |
安裝方式 |
常規耐壓 |
特制耐壓等級 |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
螺紋（法蘭） |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
螺紋（法蘭） |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
螺紋（法蘭） |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
螺紋（法蘭） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
螺紋（法蘭） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
螺紋（法蘭） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
法蘭（螺紋） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
法蘭（螺紋） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
法蘭（螺紋） |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
法蘭 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
法蘭 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
法蘭 |
1.6 |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
法蘭 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 150 |
30～300 |
15～300 |
法蘭 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 200 |
80～800 |
40～800 |
法蘭 |
1.6 |
2.5、4.0、6.3、12、16 |
