性能參數
|
量程范圍 |
-0.1…0～0.02…100Mpa |
|
壓力類型 |
表壓、絕壓、密封壓 |
|
供電電源 |
24V、12V |
|
輸出信號 |
4～20mA、1～5V、0～5V、0.5～4.5V 、0～10V |
|
工作溫度 |
-20～85℃ |
|
儲存溫度 |
-40～125℃ |
|
零點溫漂 |
±1.5%FS（＠-10～70℃） |
|
靈敏度溫漂 |
±1.5%FS（＠-10～70℃） |
|
過載壓力 |
150%FS |
|
機械振動 |
20g（20-5000HZ) |
|
沖擊 |
100g（11ms） |
|
綜合精度 |
0.3、0.5級可選 |
|
絕 緣 |
100MΩ/250VDC |
|
響應時間 |
≤1ms（上升到90%FS） |
|
長期穩定性 |
±0.2%FS/年 |
|
EMC浪涌 |
（IEC61000-4-5） 2KV |
|
EMC靜電 |
（IEC61000-4-2） 接觸放電8KV，空氣放電15K |
|
防護等級 |
IP65 |
|
防爆等級 |
ExdⅡCT6 |
|
材質 |
外殼低銅鋁合金；內部傳感器316L |
|
介質兼容 |
與316L不銹鋼兼容的各種介質 |
產品概述

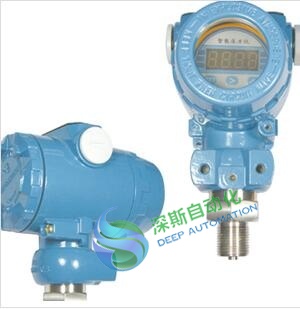

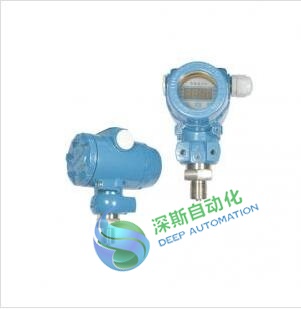

SSYB400壓力變送器采用高性能，高穩定性OEM壓力芯體作為信號測量元件，傳感器信號經過專用信號處理轉換成標準信號輸出，經過長期老化及穩定性篩選，產品性能穩定可靠，應用于環境比較惡劣的露天現場，同時能夠現場壓力顯示，零點，滿程可遷移。
SSYB400壓力變送器安裝接口形式，既可根據用戶的要求加工，也可提供與其它品牌變送器兼容的規格。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。
適用范圍
項目配套，鍋爐，油田，注塑，重工，化工，蒸汽管網，燃氣管網，供水管網...
外形結構及接線方式
|
種類 |
J1：2088殼體 |
J2：2088殼體帶顯示 |
J11：133殼體 |
|
尺寸圖 單位：mm |
|
|
|
|
接線方式 (電流輸出） |
|
|
|
|
接線方式 (電壓輸出） |
|
|
|
螺紋接口
|
種類 |
C1：M20×1.5 |
C2：G1/2 |
C5：NPT1/2 |
|
尺寸圖 單位：mm
|
|
|
|
安裝示意（僅供參考）
安裝提示：
1. 產品垂直安裝于現場壓力接口。
2. 露天安裝時，應盡量把變送器置于通風干燥處，避免強光直接照射和雨淋，否則將會使性能變差或出現故障。
3. 產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞的概率。
4. 若安裝完成后發現變送器無輸出或者輸出異常，請檢查：
① 電氣連接是否準確，是否牢固；
② 供電電壓是否過低以及負載電阻是否過大。
