性能參數
|
量程范圍 |
-0.1…0～0.01…100Mpa |
|
壓力類型 |
表壓、絕壓、密封壓 |
|
供電電源 |
24V、12V |
|
輸出信號 |
4～20mA+HART協議、RS485 |
|
工作溫度 |
-20～85℃ |
|
儲存溫度 |
-40～125℃ |
|
零點溫漂 |
±0.5%FS（＠-10～70℃） |
|
靈敏度溫漂 |
±0.5%FS（＠-10～70℃） |
|
過載壓力 |
150%FS |
|
機械振動 |
20g（20-5000HZ) |
|
沖擊 |
100g（11ms） |
|
綜合精度 |
0.1、0.3、0.5級可選 |
|
絕 緣 |
200MΩ/250VDC |
|
響應時間 |
≤1ms（上升到90%FS） |
|
長期穩定性 |
±0.2%FS/年 |
|
材質 |
外殼不銹鋼;內部傳感器316L |
|
介質兼容 |
與316L不銹鋼兼容的各種介質 |
產品概述

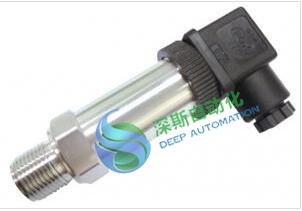

SSYB380智能壓力變送器是一款高精度、高穩定性的智能化壓力測量產品。該產品采用全焊接OEM充油芯體和ADI專用芯片并結合微處理器技術研制而成, 具有現場顯示、數據處理、零點，滿量程軟件調整，設置參數永久保存、4～20mA輸出及通訊等功能，體積小、精度高、重量輕、量程覆蓋范圍寬，適用于各行業需要對流體壓力進行精密測量的場所。該產品以兩線制方式工作，可以直接替代模擬兩線制4～20mADC輸出變送器。
適用范圍
項目配套;科學實驗;泄漏監控、石油化工流程工業;流體壓力進行精密測量…
電氣連接及接線方式
|
種類 |

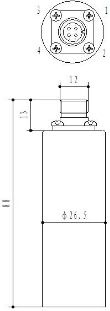

J4：航插 |

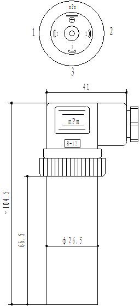

J5：赫斯曼 |

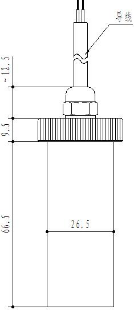

J6：赫斯曼引線 |
|
尺寸圖 單位：mm |
|
|
|
|
接線方式 (HART協議型) |
針1：電源＋ 針2：電流輸出(HART) |
針1：電源＋ 針2：電流輸出(HART) |
紅線：電源＋ 綠線：電流輸出(HART) |
|
接線方式 (RS485接口型） |
針1：電源＋ 針2：電源－ 針3：RS485A 針4：RS485B |
針1：電源＋ 針2：電源－ 針3：RS485A 針4：RS485B |
紅線：電源＋ 綠線：電源－ 黃線：RS485A 白線：RS485B |
注：

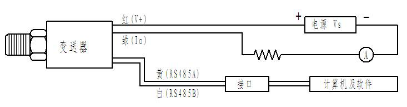

⑴RS485接口型變送器用于RS485通訊時電氣連接方法：
⑵HART協議型變送器與手操器及組態系統連接方法：
壓力連接
|
種類 |
C1：M20×1.5 |
C2：G1/2 |
C3：M14×1.5 |
C4：G1/4 |
|
尺寸圖 單位：mm
|
|
|
|
|
訂購提示：
⑴ 選型時請注意被側介質與產品接觸部分的兼容性。
⑵ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
